Что такое "Цифровая фабрика"?

Параллельно к реальному производству цифровая модель производится в компьютере, она описывает как геометрию, так и процессы управления и логистики. Изменения и оптимизация испытываются сначала в цифровой модели, а затем реализуются на реальном производстве.


Применяемое оборудование и технологии при оказании услуги:

Для начала построения цифровой модели производства (Цифровой фабрики) требуется всего несколько элементов: планировка производства и данные о логистики этого производства.

Планировка производства.

Далеко не у всех предприятий есть планировка собственного производства, тем более выполненная в масштабе и актуализированная под текущее состояние. Для получения актуальной планировки мы используем 3D лазерный сканер TopCon GLS-1500 и программное обеспечение Bentley MicroStation V8i.

Рисунок 1 - Сканер TopCon GLS-1500

Сначала наши сотрудники выполняют сканирование производства (не останавливая само производство) на сканере TopCon GLS-1500 в результате чего мы получаем «облако точек».

oblako tochek.jpg

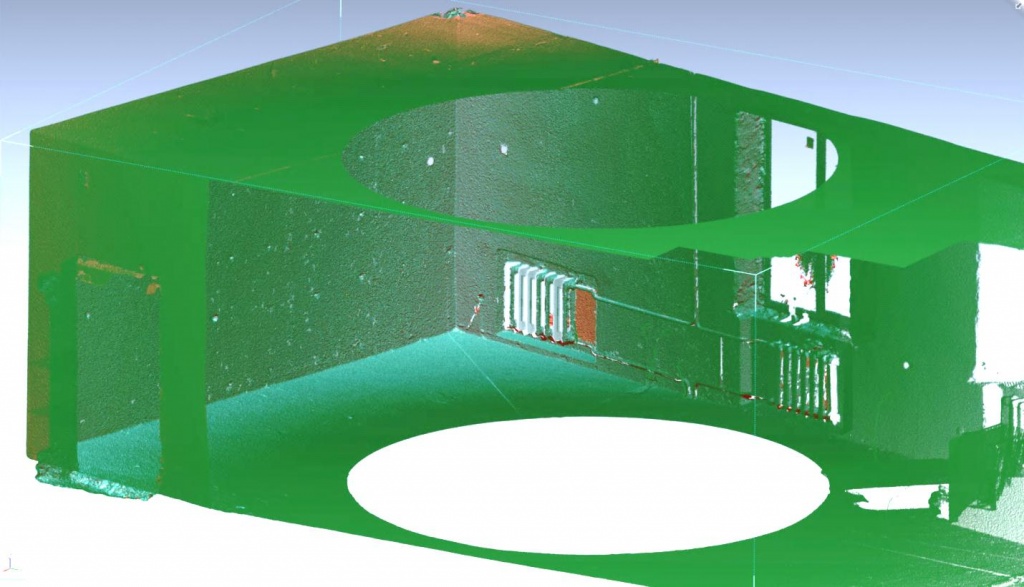

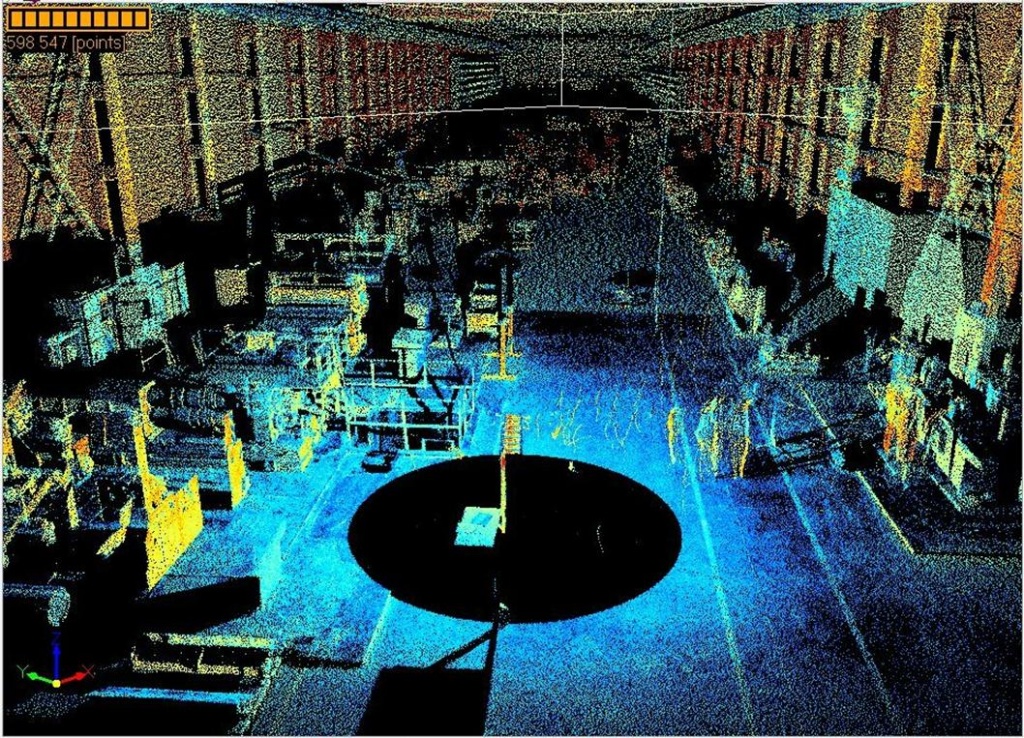

Рисунок 2 - Облако точек - Результат сканирования

После этого в дело вступает программное обеспечение Bentley MicroStation V8i, в котором наши сотрудники осуществляют «оцифровку» сканированных данных: на основании «облака точек» строится 3D модель производства (оборудование, стены, ограждения, металлоконструкции – в зависимости от задач).

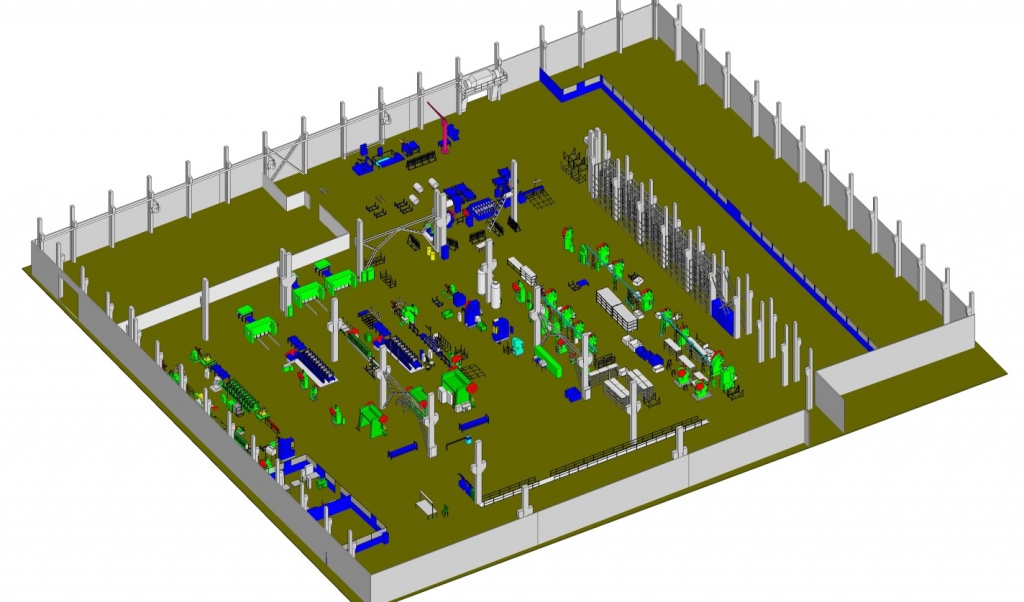

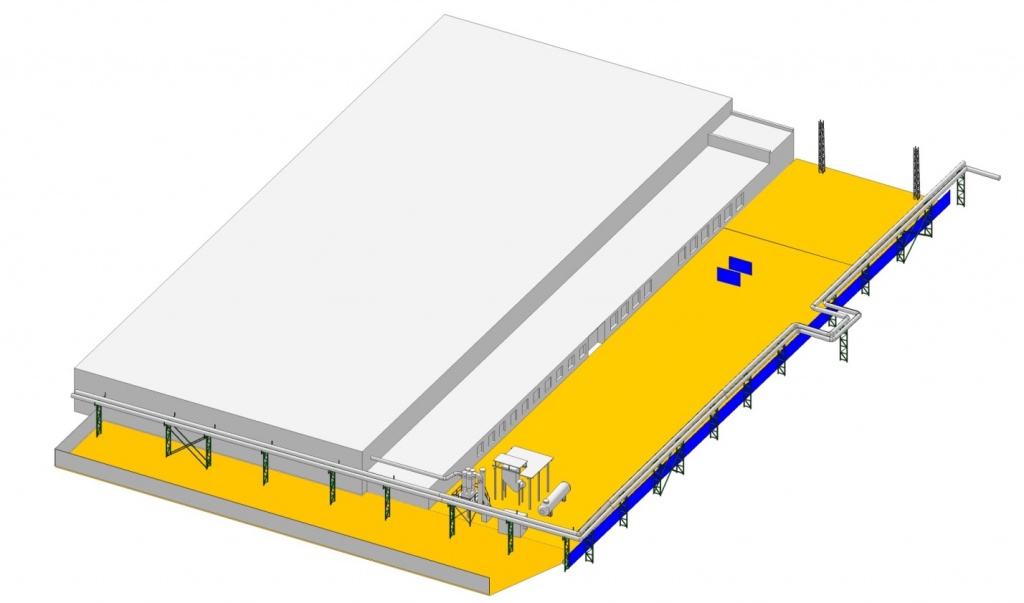

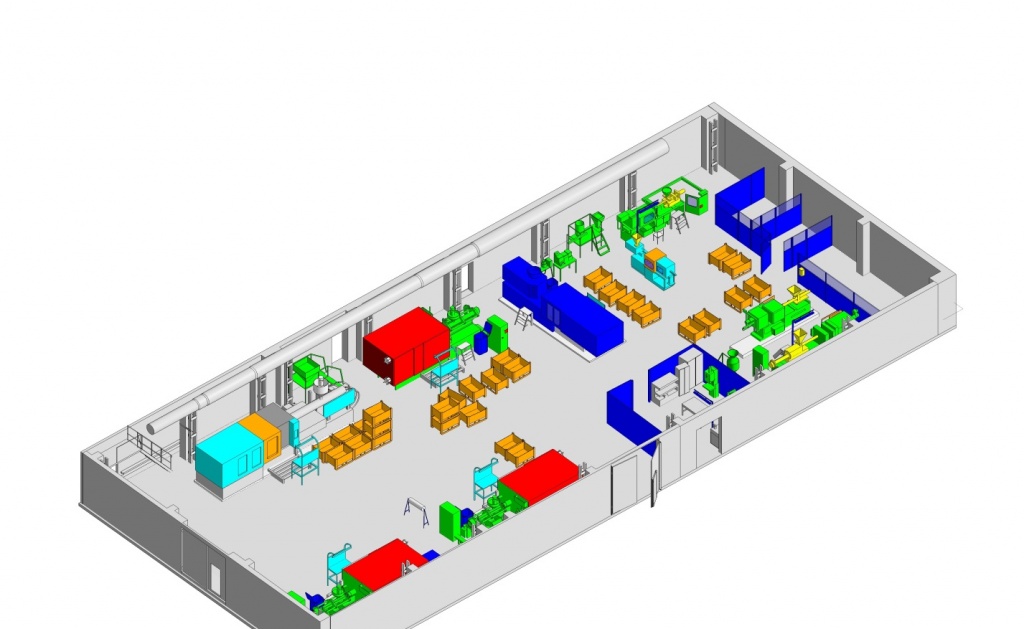

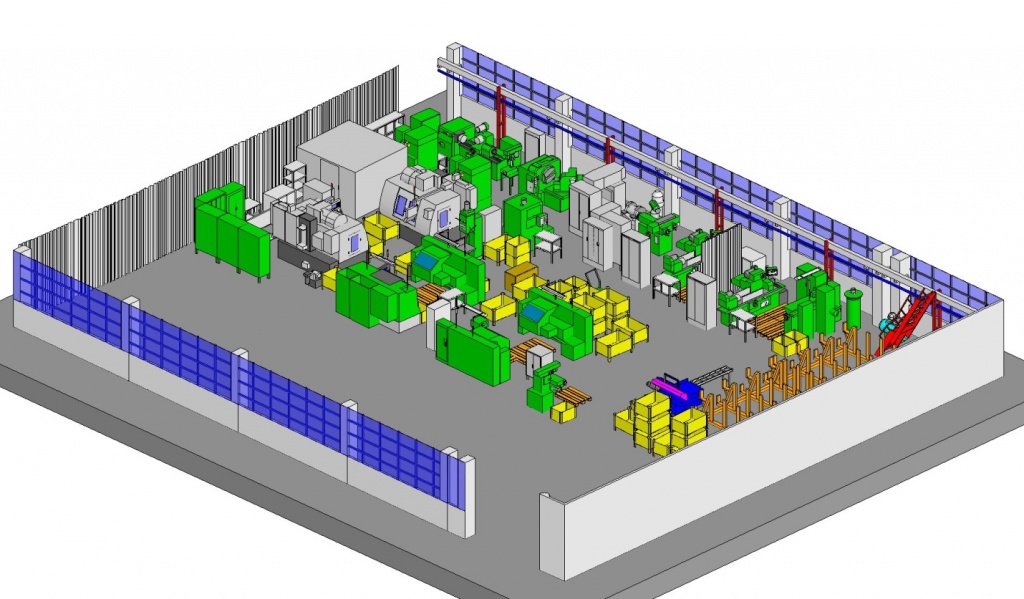

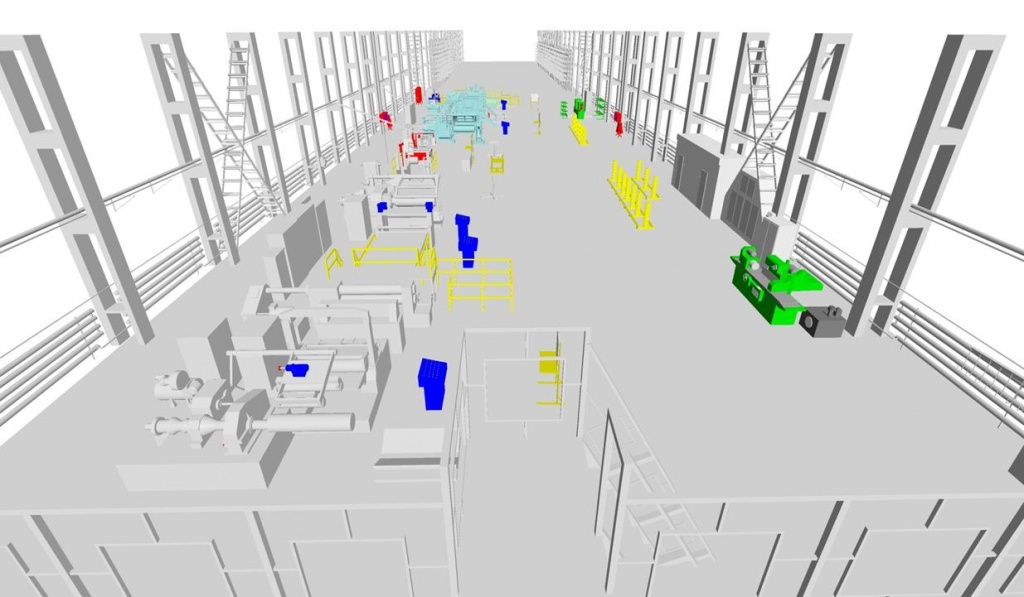

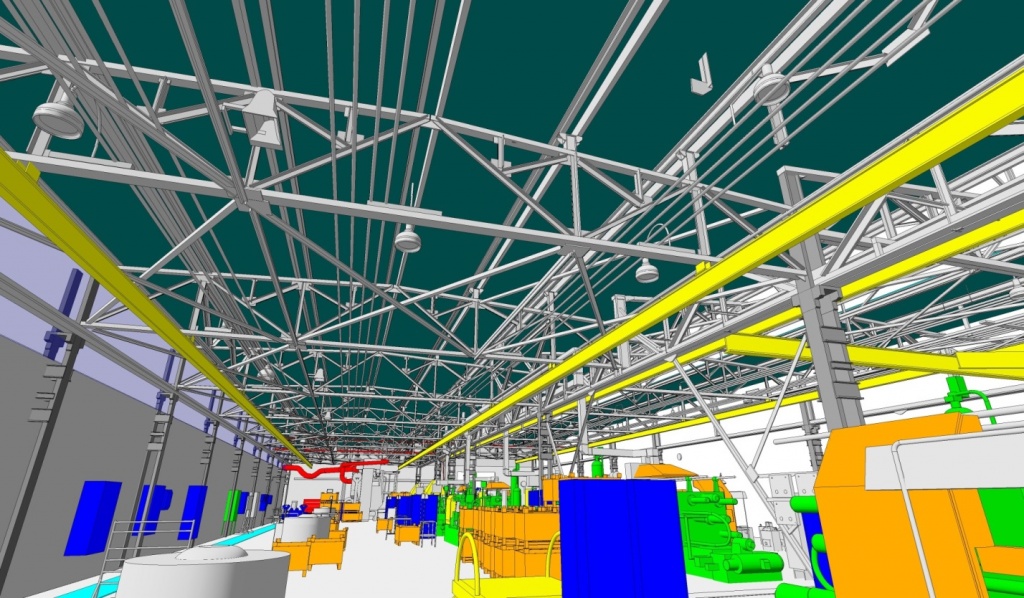

Рисунок 3 - 3 D модель цеха - Оцифрованное производство

Таким образом, мы получаем полностью актуальную 3D планировку производства с возможностью перемещения элементов (станков, ограждений и др.). Планировку производства мы можем выгружать заказчику практически в любом цифровом формате.

Логистика производства

Данные о логистике производства собираются нашими сотрудниками вручную. В список данных входят: наименование и состав продукции, требуемое количество комплектующих, применяемая тара, характеристики тары, применяемые способы и средства транспортировки и их характеристики, характеристики укладываемости продукции и комплектующих в тару, маршрут транспортировки продукции и комплектующих и ещё многое другое. Все эти данные заносятся в специальную форму в программе Microsoft Excel.

tablica dannih.jpg

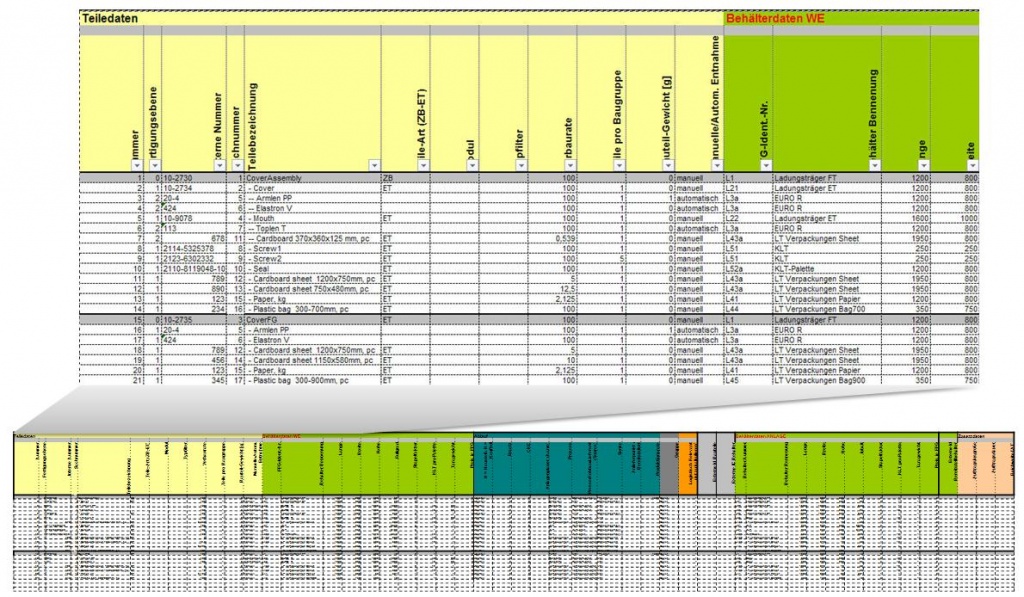

Рисунок 4 - Таблица сбора логистических данных

Формирование модели производства

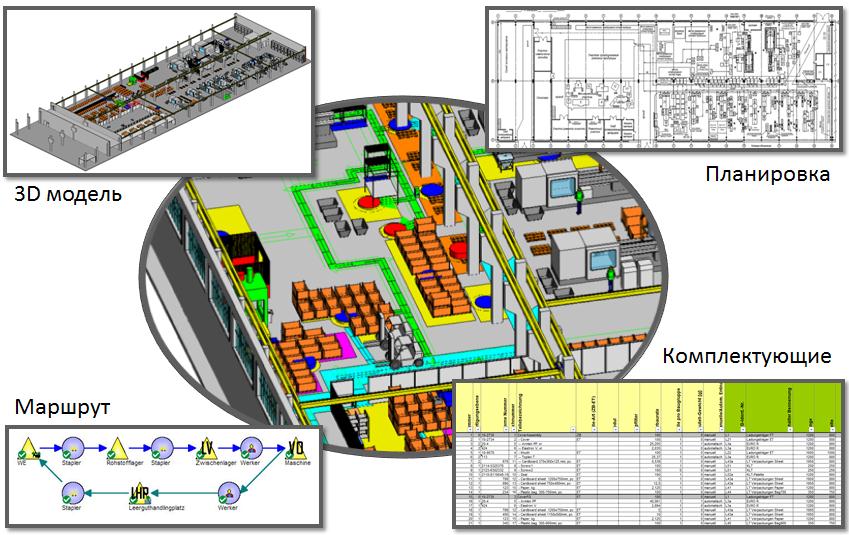

На основании полученной (построенной) планировки и собранных логистических данных мы уже можем строить логистическую модель цеха. Сама логистическая модель строится в специализированной программе Malaga. В неё импортируют данные о логистике и планировку и получаем непосредственно логистическую модель производства.

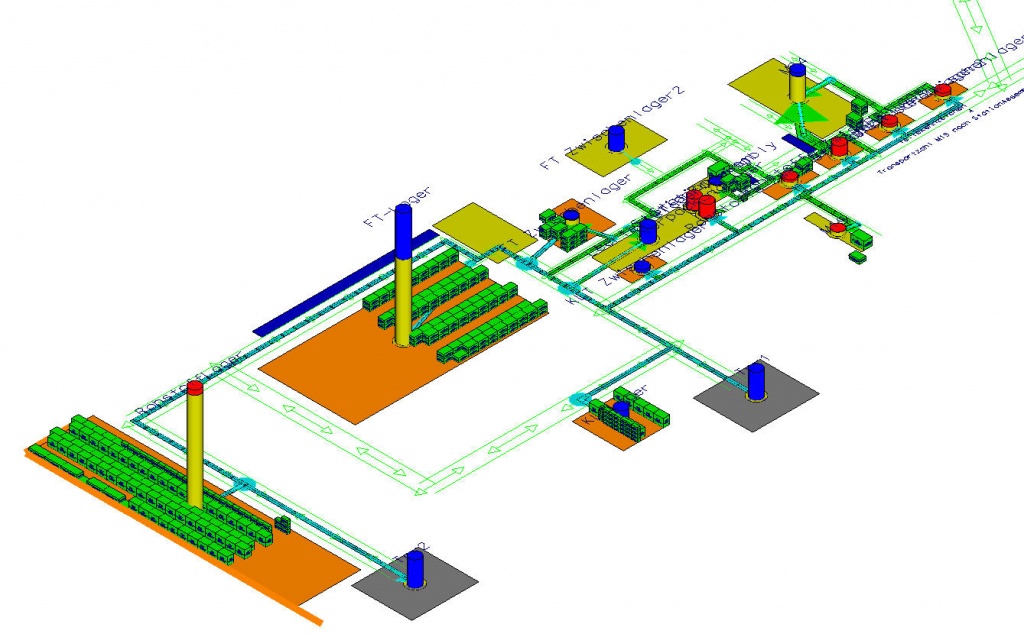

Рисунок 5 - Логистическая модель цеха ( без наложения 3 D)

Оптимизация затрат

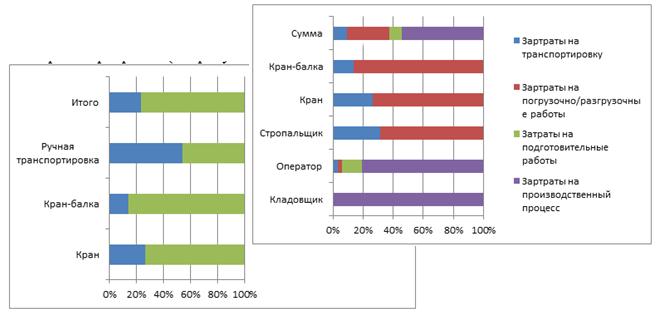

Анализируя цифровую логистическую модель, мы выискиваем слабые места – то, что можно оптимизировать: расположение оборудования, размер склада и запас комплектующих, методы транспортировки, методы разгрузки и погрузки, подготовительные и дополнительные операции и ещё многое другое. Все эти параметры мы можем изменять как по отдельности, так и вместе. Это и есть основное преимущество Цифровой фабрики – не нужно останавливать реальное производство для проверки результатов оптимизации. Все следствия и результаты от изменения параметров производства мы можем сразу просмотреть и проанализировать в соответствующих разделах программы Malaga.

Результат

Анализируя и сравнивая результаты изменения параметров, мы формируем и предлагаем Вам предложения по оптимизации производства.
